在CNC精密加工廠，操作工必須掌握各種加工主軸的軸系。今天，CNC精密加工廠家就帶大家了解下磨頭軸系的基本結構。

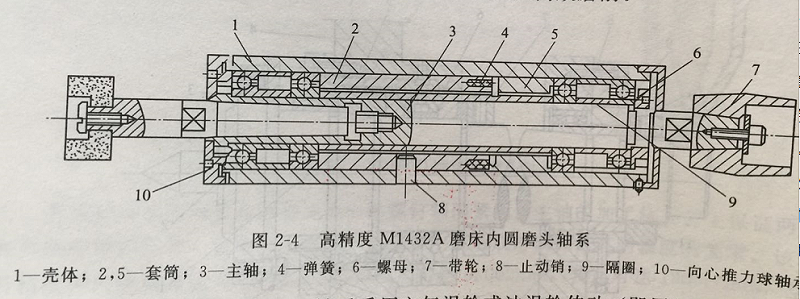

圖2-4所示為高精度M1432A磨床內圓磨頭軸系，主要由主軸、滾動軸承和軸套殼體組成。主軸3前后由兩組P2（B）級高精度的向心推力球軸承10支承，同一處的軸承同向安裝。前、后兩處背靠背排列，四個軸承的內圈由螺母6經隔圈9并緊在主軸臺肩上。

前軸承的外圈緊靠在套筒2的左端面上，而套筒2是由止動銷8固定在軸套殼體1上，它除承受徑向載荷外還承受向右的軸向載荷。后軸承外圈與軸套殼體配合較松，可以軸向游動。

套筒2的右端軸向的八個孔裝有八根彈簧4，經套筒5使后軸承的外圈承受一定的推力，使前、后軸承實現預緊，提高了旋轉精度和剛性，當主軸高速運轉中因溫度升高而伸長時彈簧可使后軸承的外圈作相應的位移從而保持軸承原有的工作狀態。

CNC精密加工廠家的軸承用鋰基潤滑脂潤滑，由電動機（1.1KW）經帶輪7驅動，轉速可達10000-15000r/min，由于高轉速而獲得很高的旋轉精度，保證了加工工件具有較高的形狀精度、表面粗糙度及高效磨削。
