圖2-7和圖2-8所示為精密零件加工的滑動軸系。

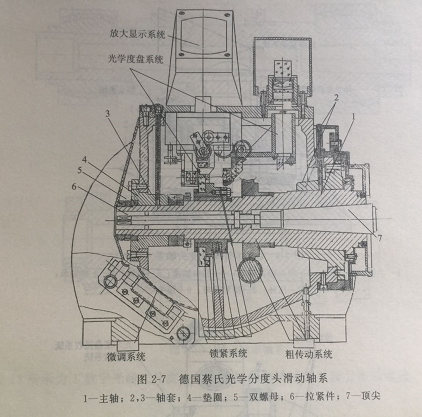

圖2-7所示為德國蔡氏（SSES的P3和P1光學分度頭滑動軸系，主軸1為錐度1：40的錐形，件2和件3為軸套，頂尖7錐度為1：10×60，可以拆換并由件6拉緊。精密零件加工軸和軸套之間的間隙由修磨墊圈4的厚度來調節并由雙螺母5領緊。這種機構簡單，承載大。圓度為光學的雙線分度，單邊讀數的螺旋測微器示值，P1型最小分度值為3〞，P3型為1〞，傳機構為手動，第一級蝸輪副為粗傳動，第二級蝸輪副為微調。軸系回轉精度在軸系頂尖60°錐面上測量，其跳動可以達到0.002mm以內。

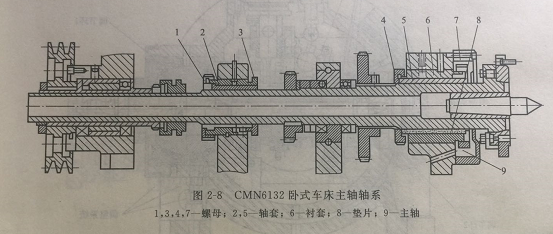

圖2-8所示為精密零件加工高精度CMN6132臥式車床主軸軸系，CMN6132臥式車床主軸前、后均為高精度滑動軸系，其結構相同。前、后距離較大，對其前，后軸套的同軸度要求較高，軸套2和5的外部為圓錐形，內孔為圓柱形并沿軸向開通，槽內裝入一塊棗木墊片8以墊補整空隙。用螺母4和7使前軸套在襯套6的錐孔中向左移動，由于錐面的作用，軸套內孔徑變小達到調整與主軸9之間的間隙。同理，精密零件加工利用螺母1和3調整后軸套與主軸的間隙。該軸系制造精度高，間隙可調，接觸面積大，具有高的回轉精度和良好的抗振性。在恒溫[(20+-℃]條件下加工精度為：外圓圓度0.0014mm，外圓圓柱度0.0018mm/100mm，端面平面度0.0035mm/200mm，表面粗糙度為Ra0.32~0.02μm，轉速為960~1400r/min。
