圖2-14所示空氣靜壓軸系是英國CUPE公司的一種空氣靜壓軸系。軸系前、后端分別采用半球面結構，軸套可以調節間隙。為了防止過載或者意外斷氣等情況下?lián)p壞軸系，在球面上安裝了一層多孔石墨。在機械加工廠家，軸系由無刷力矩電機驅動，回轉精度軸向和徑向均可達到0.00015mm。

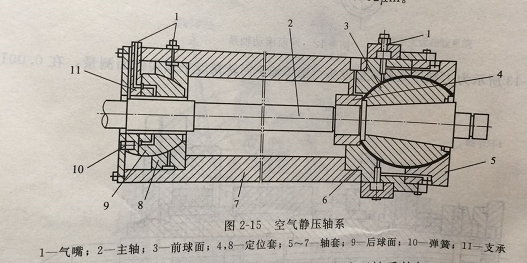

圖2-15所示空氣靜壓軸系是日本的一種超精車床的空氣靜壓主軸軸系。軸系右端有直徑為70mm、長為60mm的凸球，壓力氣從12個孔徑為0.3mm的氣嘴進入氣隙(12~18μm)中，球面圓度誤差為0.4μm，表面粗糙度為Ra0.2μm。左端凸球直徑為22mm、長為27mm，同樣由12個氣嘴進氣，進氣壓力為0.4~8MPa，軸向承載980N，徑向承245N，旋轉時主軸浮起。在機械加工中，主軸最高轉速為5000r/min,軸系徑向跳動可達0.03μm，軸向跳動可達0.01μm，車削的零件表面粗糙度可達Ra0.01~0.02pm。
